MATERIAL:
Edelstahl AISI 316
V4A 1.4401
100% Rostfrei
EINSATZGEBIETE:
Schäkel dienen vor allem der Aufnahme von Zugkräften beim Übergang von Drahtseilen oder Ketten auf feste Bauteile.
Die Bolzen werden häufig mit Muttern oder Splinten gesichert. Die Verwendung eines Schäkels erlaubt das leichtere Auswechseln eines gebrochenen Drahtseils oder einer Kette.
Durch die gebogene Ausformung wird eine gewisse Beweglichkeit der Verbindung gewährleistet.
Schäkel werden vor allem in der Schifffahrt benutzt, aber auch im Maschinenbau in der Fördertechnik.
TECHNISCHE DATEN:

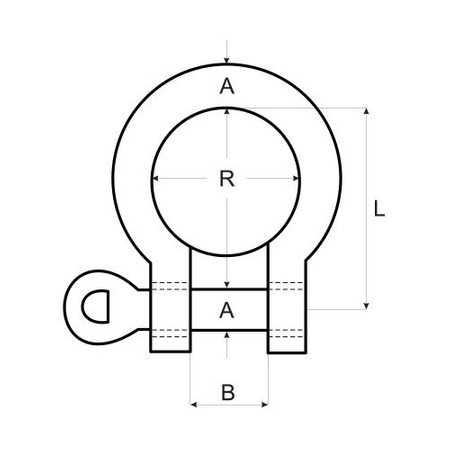

A | B | R | L | BRUCHLAST |
[mm] | [mm] | [mm] | [mm] | [kg] |
4 | 8 | 14 | 18 | 800 |
5 | 10 | 17 | 22,5 | 1200 |
6 | 12 | 21 | 27 | 1800 |
8 | 16 | 28 | 36 | 2800 |
10 | 20 | 34 | 45 | 4300 |
12 | 24 | 42 | 54 | 6500 |
13 | 26 | 45 | 58,5 | 7500 |
16 | 32 | 56 | 72 | 10000 |
19 | 35 | 64 | 94,5 | 16000 |
22 | 44 | 77 | 99 | 21000 |
